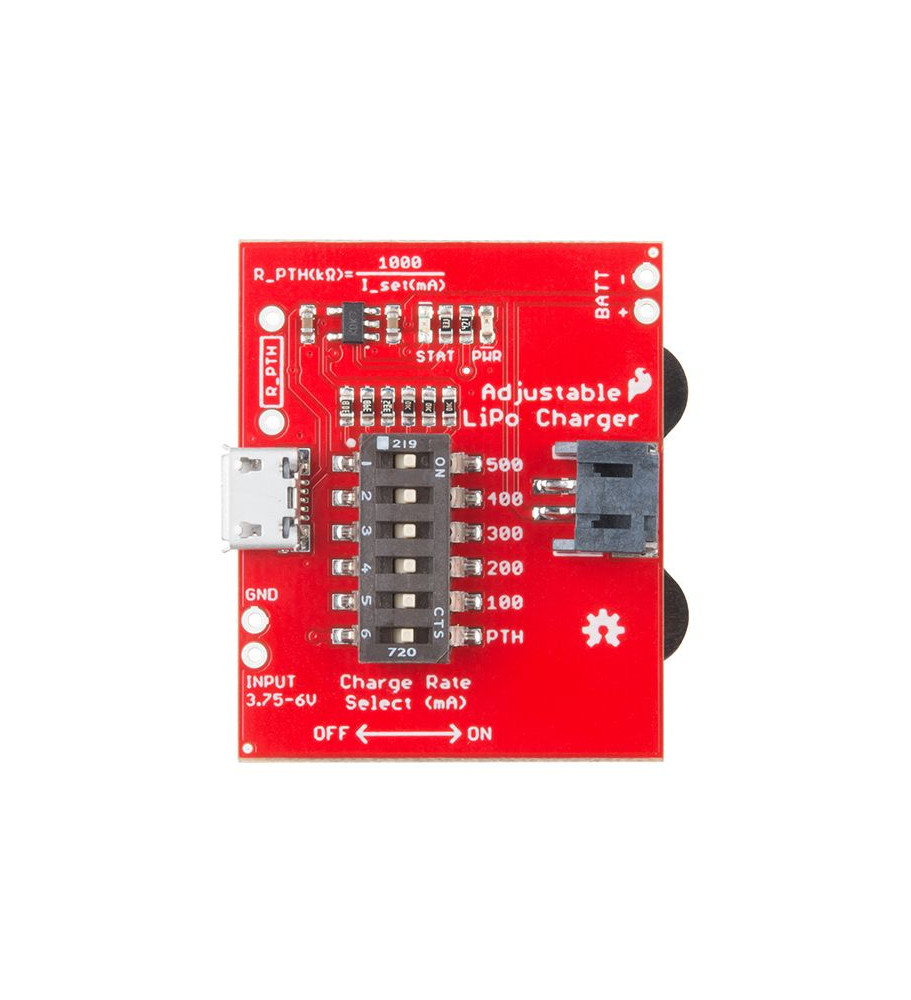

Dieses einstellbare LiPo-Ladegerät ist ein Einzelzellen-Lithium-Polymer- (LiPo) und Lithium-Ionen-Akkuladegerät. Da dieses Ladegerät verstellbar ist, können Altus Metrum-Einzelzellenbatterien problemlos und sicher aufgeladen werden. Mit dem integrierten Laderatenwähler können Sie die maximale Strommenge zum Laden jeder Batterie von 15 mA bis 500 mA einstellen.
Der 100-mA-Tarif ist die beste Wahl für Altus Metrum 120-mAh- und 160-mAh-Zellen, der 400-mA-Tarif ist die beste Wahl Ideal für 400-mAh-Zellen, und die 500-mA-Rate eignet sich am besten für Altus Metrum 850-mAh-Zellen und größere Zellen.
Die Stromversorgung erfolgt entweder über ein Micro-USB-Kabel oder über die Pins unter dem USB-Anschluss mit der Bezeichnung GND und INPUT. Sie können problemlos jedes USB-Ladegerät für Mobiltelefone, jede Powerbank oder einen Laptop oder Desktop-Computer verwenden. Sobald die Stromversorgung angeschlossen ist, können Sie einen einzelnen LiPo-Akku an einem der drei Akkuanschlüsse, dem JST-Anschluss, den mit BATT gekennzeichneten PTH-Pins oder dem 2450-Knopfzellenhalter auf der Rückseite der Platine installieren. Die Eingangsspannung für das Ladegerät liegt zwischen 3,75 V und 6 V, aber um einen LiPo-Akku vollständig aufzuladen, wird eine Spannung von etwa 5 V empfohlen. Der Ladeschaltkreis reguliert die Spannung, um den LiPo-Akku sicher aufzuladen.
Hinweis: Bei der Auslieferung sind alle Schalter am einstellbaren LiPo-Ladegerät auf ON. Bevor Sie die Platine konfigurieren, sollten alle Schalter in die AUS-Position gebracht werden.

Einstellen der Laderate
Unabhängig von der Größe des Akkus ist dies wichtig Beachten Sie die Ladegeschwindigkeit des Akkus. Jedes Mal, wenn ein Akku geladen und entladen wird, führt dies zu einem Verschleiß des Akkus. Je schneller der Akku geladen wird, desto kürzer ist die Lebensdauer des Akkus.
Wiederaufladbare Lithiumbatterien haben eine maximal empfohlene Lade- und Entladerate, gemessen in „C“ (Batteriekapazität). Alle von uns derzeit verkauften einzelligen LiPo/Li-Ion-Akkus haben eine maximale empfohlene Lade-/Entladerate von 1C (= das Einfache der Akkukapazität). Ein 400-mAh-Akku mit einer Laderate von 1C würde den Akku mit einem Strom von 400 mA laden. Der gleiche 400-mAh-Akku, der mit 200 mA Strom geladen wird, hätte eine Temperatur von 0,5 °C.
Um die Laderate einzustellen, bewegen Sie den entsprechenden DIP-Schalter von der Aus-Position in die EIN-Position, indem Sie ihn nach rechts schieben.

Einstellen einer benutzerdefinierten Laderate
Wenn Sie einen Akku mit weniger als 100 mAh laden möchten oder einen Akku haben, der zwischen den Werten auf dem Schalter liegt und genau eine 1C-Ladung haben möchte Um den Tarif zu berechnen, müssen Sie einen benutzerdefinierten Tarif festlegen. Dieser Laderatenregler stellt mit einem Widerstand den maximalen Ladestrom ein. Um den benötigten Widerstand zu berechnen, können Sie die folgende Formel verwenden:

[R_PTH (kΩ) = 1000V / I_set (mA)]

Wenn Sie die Laderate festlegen möchten B. auf 40 mA, muss ein 25-kΩ-Widerstand in die unbestückten Pins neben dem Micro-B-USB-Anschluss eingelötet werden. Um diese Laderate zu verwenden, stellen Sie alle DIP-Schalter auf die Position OFF und den DIP-Schalter mit der Bezeichnung „PTH“ auf die Position ON.

Laden des Akkus
Sobald die Platine für den Akku konfiguriert ist, können Sie die Stromversorgung entweder über ein Micro-USB-Kabel oder die mit „GND“ und „INPUT“ gekennzeichneten Pins unter dem USB-Anschluss anschließen. Um einen LiPo-Akku vollständig aufzuladen, wird empfohlen, beim Anschluss an diese Durchgangslochstifte eine Spannung von etwa 5 V anzulegen. Der Lade-IC regelt die Spannung herunter, um den LiPo-Akku sicher aufzuladen. Sobald die Stromversorgung angeschlossen ist, können Sie einen einzelnen LiPo-Akku an einen der drei Akkuanschlüsse auf der Platine anschließen. Wenn Sie die wiederaufladbare Knopfzellenbatterie verwenden, stellen Sie sicher, dass die Batterie in der richtigen Ausrichtung eingesetzt wird, um eine Beschädigung der Batterie zu vermeiden.
Wenn Sie den Knopfzellenbatteriehalter verwenden, installieren Sie KEINEN anderen Batterietyp als den wiederaufladbaren Knopfzellenbatterie. Die meisten anderen Knopfzellenbatterien sind nicht wiederaufladbar und funktionieren nicht mit diesem Ladegerät.
Sobald die Batterie installiert ist, sollte die blaue Status-LED aufleuchten. Wenn der Akku vollständig aufgeladen ist, erlischt die LED.
