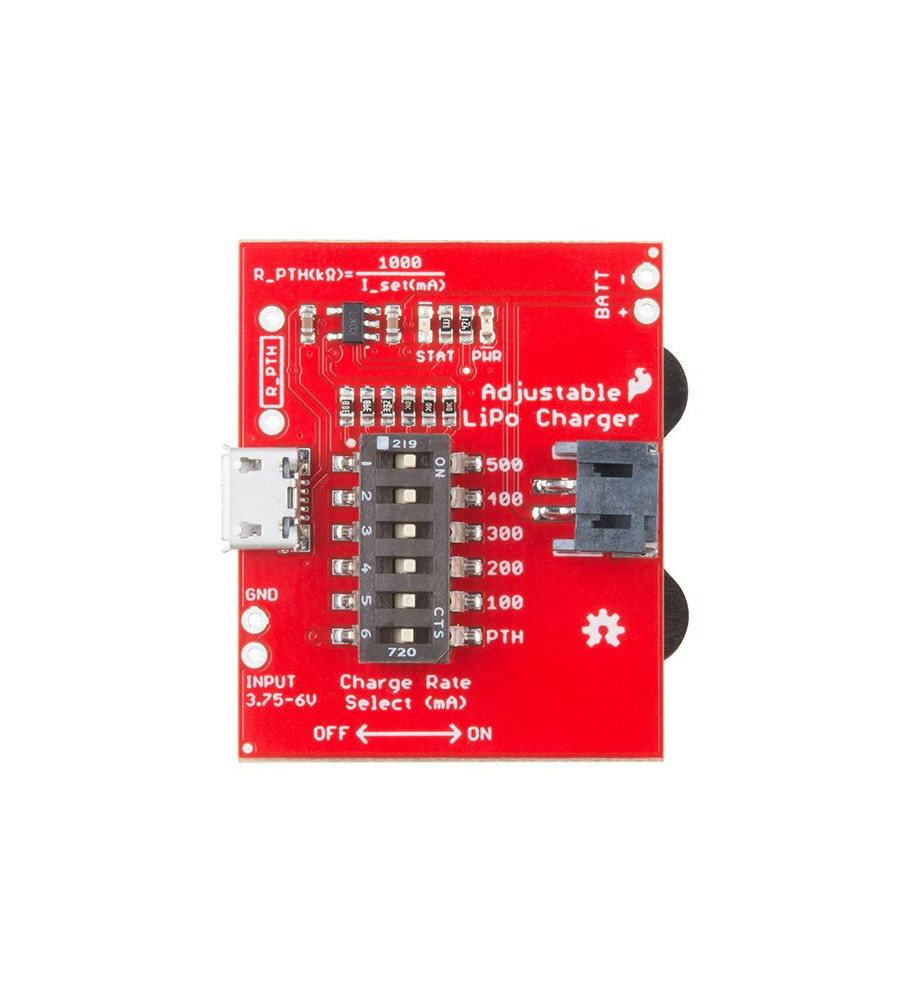

Questo caricabatterie LiPo regolabile ricarica batterie litio-polimeri (LiPo) e litio-ioni a cella singola. Poiché è regolabile, questo caricabatterie può caricare in sicurezza e con facilità le batterie a cella singola Altus Metrum. Con il selettore della velocità di carica integrato, sarai in grado di impostare la quantità massima di corrente per caricare batterie da 15 mA a 500 mA.
La carica a 100mA è la scelta migliore per le batterie Altus Metrum 120mAh e 160mAh, la carica a 400mA è ideale per le batterie da 400mAh, e la carica a 500mA è la migliore per batterie Altus Metrum da 850mAh e superiori.
L'alimentazione può essere fornita tramite un cavo microUSB o dai pin sotto il connettore USB etichettati GND e INPUT. Puoi utilizzare facilmente qualsiasi caricabatterie USB per cellulare, power bank, laptop o computer desktop. Una volta collegata l'alimentazione, è possibile installare una singola batteria LiPo su uno dei tre connettori della batteria, il connettore JST, i pin PTH contrassegnati con BATT o il supporto per celle a bottone 2450 sul retro della scheda. La tensione in ingresso per il caricabatterie è compresa tra 3,75 V e 6 V ma per caricare completamente una batteria LiPo è consigliabile avere una tensione di circa 5 V. Il circuito del caricabatterie ridurrà la tensione per caricare in sicurezza la batteria.
Nota: gli interruttori sul caricatore LiPo regolabile vengono spediti con tutti gli interruttori in posizione ON. Prima di configurare la scheda, tutti gli interruttori devono essere spostati in posizione OFF.

Impostazione della corrente di carica
Ogni volta che una batteria viene caricata e scaricata si usura. Più velocemente viene caricata la batteria, minore sarà la sua durata. Le batterie al litio ricaricabili hanno una velocità di carica e scarica massima consigliata misurata in "C" (capacità della batteria). Tutte le batterie LiPo/Li-Ion a cella singola che vendiamo attualmente hanno una velocità di carica/scarica massima consigliata di 1C (= una volta la capacità della batteria). Una batteria da 400 mAh con una corrente di carica di 1C si caricherebbe con una corrente di 400 mA. La stessa batteria da 400 mAh caricata a 200 mA sarebbe 0,5 C.
Per impostare la corrente di carica, spostare l'interruttore DIP appropriato dalla posizione off alla posizione ON facendolo scorrere verso destra.

Impostazione di una corrente di ricarica personalizzata
Se desideri caricare una batteria inferiore a 100 mAh o hai una batteria compresa tra i valori sull'interruttore e desideri avere esattamente una velocità di carica di 1C, dovrai impostare una corrente di carica personalizzata. Il controller della velocità di carica imposta la corrente di carica massima tramite un resistore. Per calcolare la resistenza necessaria, è possibile utilizzare la seguente formula:

[R_PTH (kΩ) = 1000V / I_set (mA)]

Se si desidera impostare, ad esempio, la corrente di carica di 40 mA, sarà necessario saldare un resistore da 25 kΩ nei pin non popolati accanto al connettore USB micro-B. Per utilizzare questa corrente, spostare tutti gli interruttori DIP in posizione OFF e spostare l'interruttore DIP etichettato "PTH" in posizione ON.

Ricarica della batteria
Una volta configurata la scheda per la batteria, è possibile collegare l'alimentazione da un cavo micro USB o dai pin sotto il connettore USB etichettati "GND" e "INPUT". Per caricare completamente una batteria LiPo, si consiglia di avere una tensione di circa 5 V quando si collega ai pin con foro passante. Il circuito di carica ridurrà la tensione per caricare in sicurezza la batteria.
Una volta collegata l'alimentazione, è possibile installare una singola batteria LiPo su uno dei tre connettori della batteria presenti sulla scheda. Se si utilizza la batteria a bottone ricaricabile, assicurati che la batteria sia installata nell'orientamento corretto per evitare di danneggiarla.
Se si utilizza il supporto per batteria a bottone, NON installare alcun tipo di batteria diversa da quella ricaricabile batteria a bottone. La maggior parte delle altre batterie a bottone non sono ricaricabili e non funzionano con questo caricabatterie.
Una volta installata la batteria, il LED di stato blu dovrebbe accendersi. Quando la batteria è completamente carica, il LED si spegne.
